Grafit formowany wibracyjnie (Seria CGT)

Seria CGT to wibracyjnie formowane grafity o średniej wielkości ziarna.

Mają one jednorodną strukturę, prawie izotropowe właściwości i niską zawartość popiołu. Mogą zostać wyprodukowane w dużych rozmiarach, takich jak 400x650x2200mm, 400x850x1900mm i 800x850x3300mm.

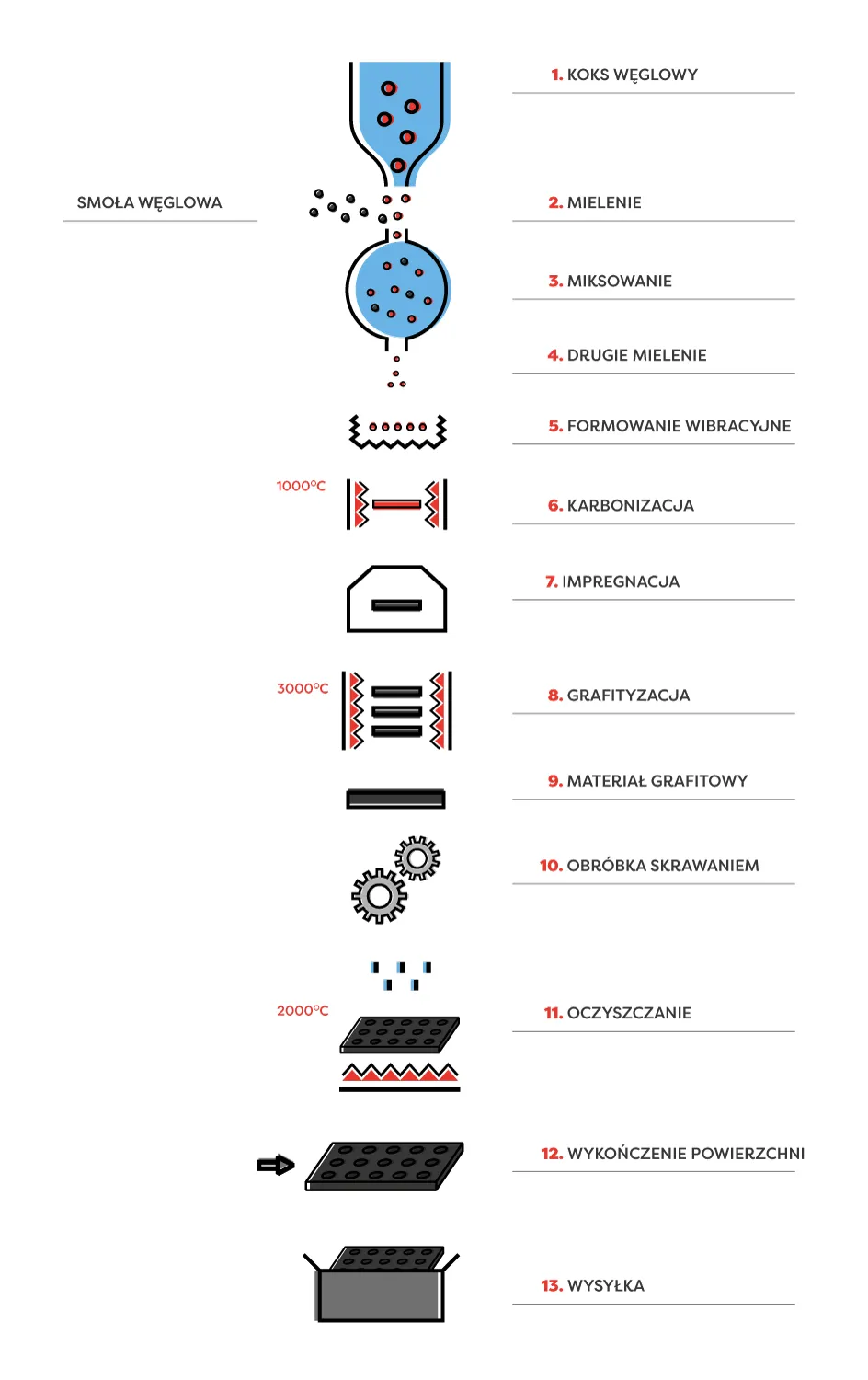

Proces produkcji grafitu formowanego wibracyjnie

Produkcja grafitu formowanego wibracyjnie

1. KOKS WĘGLOWY

Koks węglowy to składnik uzyskiwany w rafineriach naftowych poprzez wygrzewanie węgla kamiennego (600–1200°C). Proces ten odbywa się w specjalnie skonstruowanym piecu koksowniczym, przy pomocy gazów spalinowych i ograniczonym dostępnie tlenu. Różni się wyższą wartością opałową od zwykłego węgla kopalnego.

2. MIELENIE

Po sprawdzeniu surowców zostają one sproszkowane do pożądanej wielkości ziarna. Specjalne maszyny, które mielą materiał, przenoszą uzyskany bardzo drobny pył węglowy do specjalnych worków i jest on sortowany w zależności od wielkości ziarna.

SMOŁA WĘGLOWA

Jest to produkt uboczny powstający podczas koksowania (czyli prażenia bez dostępu powietrza w temperaturze 1000-1200°C) węgla kamiennego. Smoła węglowa jest gęstą, czarną cieczą.

3. MIKSOWANIE

Gry proces mielenia koksu węglowego zostaje ukończony, łączy się go wraz ze smołą węglową. Oba surowce poddawane są miksowaniu w wysokich temperaturach, tak aby smoła mogła się roztopić i połączyć z ziarnami koksu.

4. DRUGIE MIELENIE

Po procesie miksowania powstają małe kulki węglowe, które należy ponownie zmielić na bardzo drobne ziarna.

5. FORMOWANIE WIBRACYJNE

Formowanie wibracyjne jest nieciągłą metodą kształtowania wyrobów o dużych wymiarach. Formę wypełnia się ciastowatą masą, a na nią nakłada się ciężką metalową płytę. Następnie materiał jest zagęszczany poprzez wibrowanie formy. Uformowane bryły wykazują wyższą izotropowość w porównaniu z materiałami wytłaczanymi.

6. KARBONIZACJA

Kolejnym, a zarazem najdłuższym etapem (2-3 miesiące) jest karbonizacja w piecu. Równomiernie sprasowany materiał umieszczany jest w dużych piecach, w których temperatura dochodzi do 1000°C. Aby uniknąć jakichkolwiek wad lub pęknięć, temperatura w piecu jest stale kontrolowana. Gdy wypalanie zostaje skończone, blok uzyskuje pożądaną twardość.

7. IMPREGNACJA

W tym momencie blok może zostać zaimpregnowany smołą i zostać ponownie wypalony w celu zmniejszenia jego porowatości. Impregnowanie jest zazwyczaj wykonywane przy użyciu smoły o lepkości niższej niż smoła używana jako spoiwo. Niska lepkość jest wymagana w celu dokładniejszego wypełnienia szczelin.

8. GRAFITYZACJA

Na tym etapie sieć atomów węgla ułożona jest już w sposób uporządkowany, a sam proces przechodzenia z węgla na grafit nazwany jest grafityzowaniem. Grafityzacja to podgrzewanie uzyskanych bloków do temperatury około 3000°C. Po grafityzacji znacznie poprawia się gęstość, przewodność elektryczna, przewodność cieplna i odporność na korozję, a także zwiększa się wydajność obróbki mechanicznej.

9. MATERIAŁ GRAFITOWY

Po grafityzacji kluczowa jest inspekcja wszystkich właściwości grafitu – m.in. wielkości ziarna, gęstości, wytrzymałości na zginanie oraz ściskanie.

10. OBRÓBKA SKRAWANIEM

Gdy materiał jest już całkowicie gotowy i sprawdzony, można wykonać z niego gotowy produkt na podstawie dokumentacji klienta.

11. OCZYSZCZANIE

Gdy grafit izostatyczny jest używany w przemyśle półprzewodnikowym, monokryształów krzemu i energii atomowej, wymaga on wysokiej czystości i wszystkie zanieczyszczenia muszą zostać usunięte metodami chemicznymi. Typową praktyką usuwania zanieczyszczeń z grafitu jest umieszczenie grafityzowanego produktu w gazie halogenowym i podgrzanie go do temperatury około 2000°C.

12. WYKOŃCZENIE POWIERZCHNI

W zależności od aplikacji grafitu, jego powierzchnie mogą zostać poddane frezowaniu i posiadać gładką nawierzchnię.

13. WYSYŁKA

Po ostatecznej obróbce materiał cięty bądź gotowy detal grafitowy zostaje starannie zapakowany i wysyłany do klienta.

Grafit z serii CGT możemy dostarczyć w postaci bloków lub wałków w różnych rozmiarach i na życzenie klienta może zostać oczyszczony do <5 ppm. Aby uzyskać więcej informacji, skontaktuj się z nami.

Zalecamy użycie tego materiału w następujących zastosowaniach:
